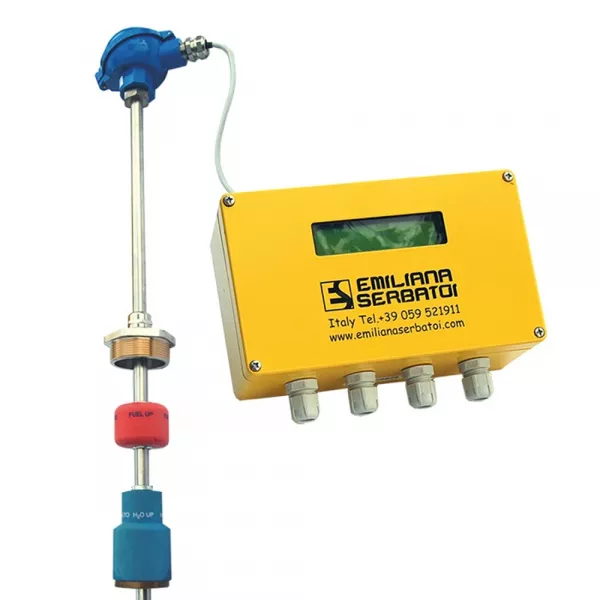

Système électronique de monitoring des niveaux ES-LEVEL

Direct-Cuves vous présente le système de contrôle de niveau ES Level.

Caractéristiques :
Monitorage de niveau : Oui
Indicateur de niveau : Oui
Technique de mesure : Magnétostrictif
Degrés de précision : Très précis
Indicateur de température : Oui
Logiciel : En option. Permet de gérer des alarmes et limiteurs
Sonde : De 1750 mm à 2750 mm
Écran alphanumérique : LCD rétroéclairé
Précision : ± 0,5 mm.


Caractéristiques techniques de ce produit :
Système électronique de monitorage des niveaux. Indicateur de niveau magnétostrictif.
Innovant, ES-LEVEL est un indicateur de niveau multifonction à haute précision qui permet de surveiller et de lire le niveau du liquide dans les réservoirs.
Les sondes de niveau ES LEVEL se basent sur des technologies de mesure de type magnétostrictif ; cette technique combine des effets magnétiques (transmission sans contact) avec des processus à ultrasons.
La mesure est effectuée par un capteur fermé à l'intérieur de la tige de la sonde, qui relève la durée de l'impulsion de torsion générée par les deux champs magnétiques induits par les aimants situés à l'intérieur des flotteurs.
Grâce à cette technique de mesure de l'impulsion, il est possible de déterminer les valeurs du niveau avec un haut degré de précision et de fiabilité.
Les sondes magnétostrictives permettent de relever le niveau d'un ou de deux produits ayant un poids spécifique différent ainsi que leur température, à l'aide d'un ou plusieurs capteurs répartis sur la longueur de la sonde ; ainsi, en plus du flotteur pour la mesure du niveau du carburant, il est possible d'ajouter un second flotteur en option, pour la mesure du niveau éventuel de l'eau présente dans le réservoir.
Complément de la fonctionnalité de cet instrument, le logiciel TOP LEVEL (en option), qui, en plus d'afficher graphiquement les données transmises de la sonde, est en mesure d'interagir avec elle (pour configurer les alarmes, saisir les tableaux comparatifs, élaborer des données et fournir des comptes-rendus).


Voici les paramètres qu'il est possible de mesurer et de contrôler :
Niveau du produit en mm.
Volume du produit en litres.
Pourcentage de remplissage : 0-100 %.
Mesure de présence d'eau (selon le flotteur en option) ; mesure en mm.
Température moyenne du produit (capteur de température en option) ; mesure en °C.
Prédisposition aux messages d'alarme et diagnostic. La gestion des alarmes est configurable aussi directement sur l'ordinateur (Logiciel « TOP LEVEL » en option).
Précision : ± 0,5 mm.
Répétabilité : ± 0,1 mm.
Double alimentation : à batterie avec lecture locale sur demande avec aimant extérieur 9 - 30 Vcc ou courant alternatif à 220 V.
Port série pour la configuration des paramètres et la saisie du tableau comparatif (en option).


Caractéristiques ES LEVEL :
La caractéristique principale d'ES-LEVEL est d'être équipé d'une structure modulaire, pouvant permettre sa personnalisation sur la base des différentes fonctions qui intéressent le plus chaque utilisateur, et chaque fois que ses exigences devaient changer.
En effet, ES-LEVEL permet de passer d'une configuration à l'autre sans changer le produit (sonde - alimentateur - logiciel) mais simplement en ajoutant ou en remplaçant certains composants.
La sonde de niveau ES LEVEL peut également être raccordée aux systèmes de gestion AMICO et EMILTOUCH en permettant ainsi d'augmenter les fonctions de ces systèmes de gestion et notamment de visualiser les niveaux des réservoirs via Lan ou par connexion Internet aussi.

Spécifications :
Électronique à microprocesseur 16 bit, technologie flash 16 MHz.
Écran alphanumérique LCD rétroéclairé.
Raccord au réservoir : fileté en laiton nickelé 3/4" G-M réglable.
Tige en acier inoxydable AISI 304.
Flotteur en PVC expansé à cellule fermée Ø 50 mm.
Possibilité d'avoir des flotteurs réalisés en acier inox pour l'huile végétale ou des produits chimiquement agressifs (option).
Marquage CE.
Exécution antidéflagrante CESI 06 ATEX 020 II 1/2 GD EEx d IIC T6 IP66 T°85 (option ES-LEVEL DIGIMAG).
Écran tactile (pour la version ATEX) disponible dans deux versions, l'une ayant la possibilité de raccordement à 2 sondes et l'autre pour le raccordement de 16 sondes maximum (option).


Accessoires en option :
Flotteur lesté de détection et de mesure de la présence éventuelle d'eau.
Capteurs supplémentaires de températures.
Alimentateur de l'écran.
