Jauge électronique pression statique pour le contrôle du niveau

Direct-Cuves vous présente sa jauge électronique de pression statique :

Caractéristiques :
Type de liquide : Air, aliments, antigel, biodiesel, eau, gasoil, graisse, huile, kérosène, liquide lave-glace.
Hauteur maximum mesurable : 4 mètres
Longueur tube de la sonde : 10 m
Tension : 230 V

Alarmes de niveaux  : Haut et Bas

Indication des mesures de liquide

Écran : intégré

Pourcentage de remplissage (%)
Protection : IP55

Avantages :
Adaptable : OCIO est l’indicateur de niveau de réservoir de PIUSI adapté à tous types de stockages de liquide dans des réservoirs jusqu’à 4 m de hauteur.
Indication : Il donne une indication en temps réel de la quantité de liquide présente dans le réservoir.
Alarmes : Il est facile à étalonner et dispose de deux alarmes pouvant être réglées à une hauteur spécifique et au niveau bas pour les niveaux haut et bas.
Le plus : OCIO relève la pression statique créée par la hauteur du liquide au moyen d’un tube introduit à l’intérieur du réservoir et il visualise le niveau du liquide ou le volume.

Caractéristiques spécifique de ce système :

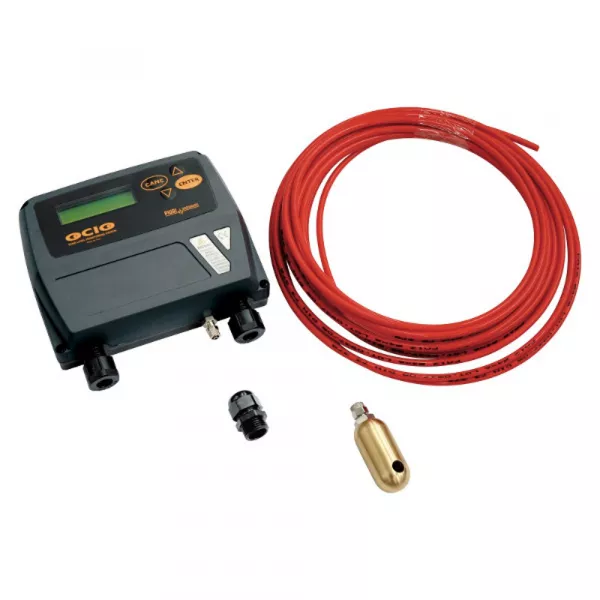

Ce système est livré avec :
- Un tube pour le relèvement de la pression statique. Le tube avec pièce d’extrémité est introduit dans le toit du réservoir et immergé dans le liquide jusqu’à ce qu’il se pose sur le fond du réservoir.

- Une unité de contrôle pour la visualisation du niveau et la gestion du système.
Selon les niveaux d’alarme établis, l’unité de contrôle active ou désactive le contact en intervenant comme interrupteur éloigné pour la mise en fonction des dispositifs d’alarme ou pour le blocage de l’alimentation des appareils reliés.

Le kit complet est livré avec :
- Jauge de niveau
- Support soudé côté réservoir
- Carter de protection en tôle noire, boulonné
- Raccords pour connecter la sonde

Ce système permet :

• Établir le type et les dimensions du réservoir.
• Définir les alarmes de niveau.
• Définir l'indication du niveau.
• Définir l'unité de mesure.
• Étalonner l'instrument.
• En fonction des niveaux d'alarme configurés, l'unité de contrôle active ou désactive le contact en servant d'interrupteur à distance pour l'actionnement des dispositifs d'alarme ou en activant le blocage de l'alimentation des appareils connectés.

Les éléments en option (disponible) sont :
- OCIODESK - système pour se connecter à un ordinateur
- OCIOGSM - système à distance

Caractéristiques spécifiques des logiciels :

OCIODESK : OCIO est disponible avec la connexion directe à un ordinateur.
La gestion à distance du niveau dans les réservoirs est une demande croissante à laquelle E. S. a su donner une réponse.
Il est à présent possible, grâce à l'interface, de raccorder jusqu'à 12 indicateurs de niveau OCIO et de transmettre les données par câble à l'ordinateur jusqu'à 1000 m de distance.

Un masque permet d'afficher sur l'écran de l'ordinateur les données sur le niveau, le volume, le pourcentage de volume contenu.

Ce logiciel dédié permet d'enregistrer les données historiques du niveau dans le réservoir selon différents critères :

• à chaque intervalle de temps ;
• à chaque variation de niveau ;
• à chaque variation de volume.

Configuration du réservoir

Le logiciel permet de configurer tous les types de réservoirs. En plus des réservoirs de forme standard, cylindrique ou cubique, il est possible de configurer toute forme géométrique. En choisissant « Customer Tank », il est possible de remplir le tableau comparatif du réservoir jusqu'à 1 000 points.

Configuration des alarmes

2 alarmes sont disponibles et peuvent être configurées grâce au logiciel.

OCIO GSM : Transmission GSM du niveau dans le réservoir

Ce système répond au besoin de surveiller le niveau des réservoirs à distance, en affichant la situation mise à jour sur l'écran d'un téléphone ou à une adresse de courrier électronique.

L'émetteur doté d'un modem GSM est raccordé à l'indicateur de niveau OCIO et il peut gérer jusqu'à 8 réservoirs au moyen d'une ou plusieurs expansions. Chaque réservoir est pourvu d'un indicateur de niveau qui, via câble, est raccordé à l'unité OCIO GSM ou à une expansion individuelle. La configuration du système est effectuée par envoi de messages codés à un téléphone.

Le système OCIO GSM permet de :

• Demander le niveau du réservoir à tout moment.
• Configurer deux alarmes (de niveau min. et max.) et envoyer le message d'alarme à un ou plusieurs numéros de téléphone habilités ou à une adresse de courrier électronique.
• Envoyer, à intervalles de temps sélectionnés, un message avec le niveau du réservoir aux numéros de téléphone définis ou à une adresse de courrier électronique.

Avantages :
Il est utile dans les cas qui nécessitent du suivi du niveau sans la nécessité de se rendre sur place. Cela permet de gagner du temps et garantit l'exécution de la lecture dans n'importe quelle situation.

Envoyer des messages d'alarme permet de prévenir le fournisseur ou l'agent de maintenance de l'installation lequel peut procéder au remplissage du réservoir ou à son vidage, comme il advient dans le cas de l'assainissement des fluides utilisés.

En envoyant des messages à intervalles de temps réguliers, il est possible d'effectuer un suivi des installations et de garantir la continuité du service de la part des gérants et des fournisseurs. L'économie qu'on peut obtenir de la sorte est considérable, grâce à l'organisation logistique plus efficace des trajets pour le ravitaillement ou l'élimination.
