Filtres seuls du filtre compact Bionut - 18 EH

Direct-Cuves présente le filtre compact seul SIMOP BIONUT® 2 — 18 EH.

Produit : Partie traitement seule de la gamme BIONUT® 2, composée de trois cuves filtrantes et fournie sans fosse toutes eaux

Usage : Traitement des eaux usées domestiques, à installer en sortie d’une fosse toutes eaux existante

Capacité : 18 équivalents-habitants

Fonctionnement : Sans aucun apport d’énergie en sortie basse

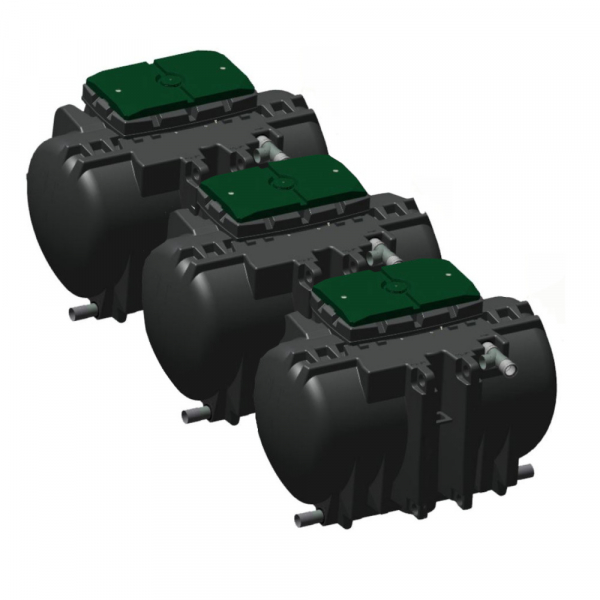

Nombre de cuves : 3 cuves de filtration compacte

Type de cuve : Cuves monoblocs cylindriques rotomoulées en polyéthylène haute densité

Média filtrant : Coquilles de noisettes calibrées de 5 à 13 mm, avec une hauteur utile de massif de 0,75 m

Surface utile de filtration : 2,84 m² par cuve, soit 8,52 m² au total

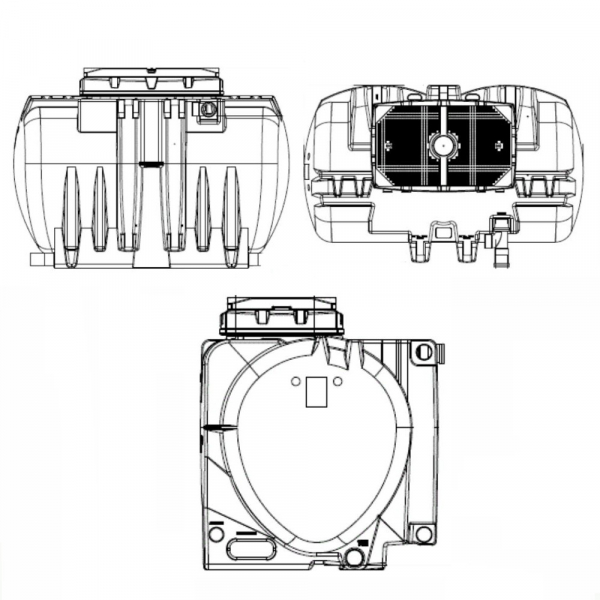

Dimensions : 3 cuves de 2 240 × 1 740 × 1 610 mm chacune, la hauteur indiquée comprenant une rehausse minimale de 150 mm

Poids à vide : 831 kg pour les trois cuves

Coquilles filtrantes : 1 986 kg, chargés en usine

Poids total : 2 817 kg, soit 939 kg par cuve une fois chargée

Accès : Une trappe de visite de 470 × 920 mm par cuve, placée sous un couvercle de 650 × 1 100 mm

Entrée de chaque cuve : Diamètre 100 mm, située à 1 238 mm du bas de la cuve

Sortie de chaque cuve : Diamètre 100 mm, située à 18 mm du bas de la cuve

Rampes de répartition : 6 rampes en tubes PVC par cuve, montées sur des supports en inox et disposées au-dessus du massif

Rehausses : Proposées en option et à commander séparément

Type de sortie : Sortie basse gravitaire, ou sortie haute avec poste de relevage

Remblai maximal : 60 cm au-dessus des cuves

Matériaux : Cuves en polyéthylène haute densité, couvercles en polyéthylène et polypropylène, supports des rampes de distribution et des augets en inox, grilles anti-rongeurs en inox

Garantie : 10 ans sur la cuverie et 1 an sur les autres composants

Spécifications des éléments inclus :

Version sortie BASSE :

• 3 × Cuves monoblocs de 2 240 × 1 740 × 1 610 mm, rotomoulées en polyéthylène haute densité, pour un poids total à vide de 831 kg

• 3 × Chargements de coquilles de noisettes calibrées de 5 à 13 mm, représentant 1 986 kg au total et réalisés en usine

• 1 × Trappe de visite de 470 × 920 mm par cuve, placée sous un couvercle de 650 × 1 100 mm avec sa protection

• 1 × Entrée de 100 mm de diamètre par cuve, située à 1 238 mm du bas de la cuve

• 1 × Sortie de 100 mm de diamètre par cuve, située à 18 mm du bas de la cuve

• 1 × Chasse à auget intégrée par cuve, alimentant les rampes de répartition par bâchées

• 6 × Rampes de répartition en tubes PVC par cuve, montées sur des supports en inox

• 1 × Filtrogrille en polypropylène de 9 mm par cuve

• 1 × Géogrille de séparation en polyéthylène haute densité de 0,6 mm par cuve

• 1 × Réseau de collecte en tube PVC de 100 mm de diamètre par cuve, placé sous la couche de coquilles

• 1 × Grille anti-rongeurs en inox par cuve

• 1 × Système d’apport d’air par cuve, assuré par une ouverture dans le couvercle rectangulaire équivalente à un diamètre de 100 mm

• 1 × Guide de l’usager et notice de pose

Version sortie HAUTE :

• 1 × Ensemble des éléments de la version sortie basse

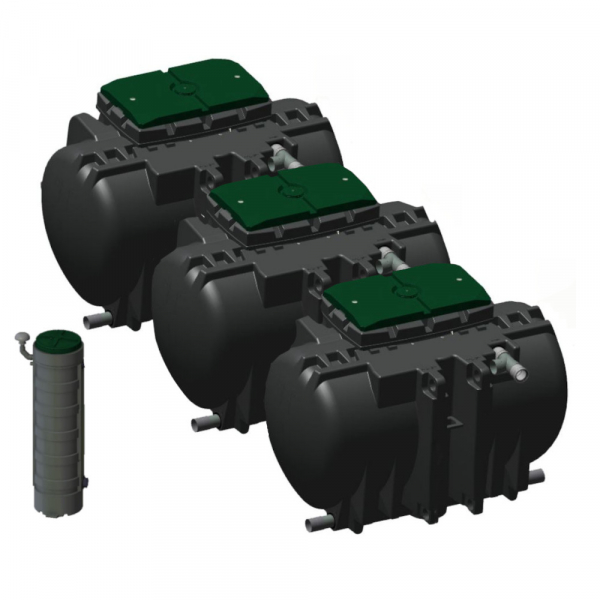

• 1 × Poste de relevage des effluents traités de 579 mm de diamètre et de 1 855 mm de hauteur, équipé d’une pompe de 0,75 kW en 220 V

Remarque : Le poste de relevage constitue un ouvrage distinct qui doit être enterré en aval des filtres et raccordé à une alimentation électrique. En sortie basse, l’ensemble ne consomme aucune énergie et ne comporte aucune pièce en mouvement.

Options recommandées sur ce modèle :

• 1 × Boîte de répartition comprenant une entrée et trois sorties, indispensable pour partager le débit en trois flux identiques vers les trois massifs

• 1 × Auget de répartition à installer en amont de la boîte de répartition sur les installations comportant trois massifs ou davantage

• 1 × Regard de collecte, fortement recommandé par le fabricant pour une installation comportant plusieurs filtres, afin de réunir les sorties des trois massifs et de permettre le prélèvement d’un échantillon moyen

• 3 × Rehausses de cuve, à raison d’une rehausse par filtre

• 1 × Jeu de sangles de levage

• 1 × Kit d’ancrage pour une installation en terrain humide ou en présence d’une nappe phréatique

Les avantages de ce filtre compact seul :

La fosse toutes eaux n’est pas comprise, et c’est précisément l’intérêt de cette référence : Ce produit correspond uniquement à la partie traitement de la filière. Il est destiné à une installation dont la fosse toutes eaux existe déjà, reste en bon état et présente une capacité adaptée. Il évite ainsi de remplacer un dispositif de prétraitement encore fonctionnel. Pour un projet neuf, choisissez une filière complète comprenant la fosse toutes eaux et les filtres compacts.

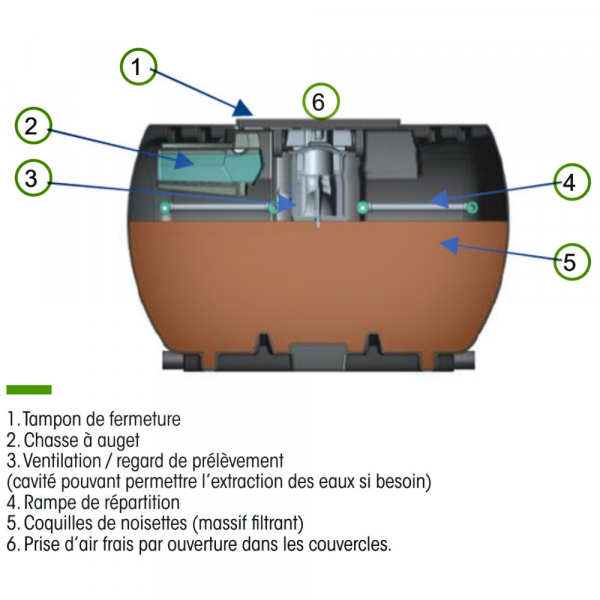

Aucune électricité en sortie basse : L’ensemble fonctionne par gravité et par bâchées, sans pompe, sans compresseur et sans pièce d’usure. La chasse à auget de chaque cuve alimente ses six rampes par bâchées, l’eau percole à travers le massif de coquilles et l’apport d’oxygène s’effectue par une simple ouverture dans le couvercle.

Un massif filtrant de 8,52 m² réparti sur trois cuves : Chaque cuve comprend une surface utile de 2,84 m² de coquilles sur une hauteur de massif de 0,75 m. La répartition en trois éléments permet d’adapter l’implantation à la configuration de la parcelle, sans imposer une fouille d’un seul tenant, tout en conservant la fosse existante à son emplacement actuel.

Un média compostable et valorisable en fin de vie : Lors du renouvellement, les coquilles de noisettes sont pompées par un vidangeur agréé, puis dirigées vers un centre de compostage agréé. Ce média monomatériau en vrac simplifie à la fois son remplacement et sa valorisation.

Un renouvellement espacé : SIMOP estime la durée minimale de fonctionnement du massif filtrant à dix ans, sur la base de son retour d’expérience sur le terrain et pour une utilisation à charge nominale. Cette durée peut être plus importante en situation de sous-charge ou en cas d’occupation partielle.

Des cuves chargées en usine : Les coquilles sont déjà installées dans les trois cuves, avec la filtrogrille, la géogrille et le réseau de collecte. Aucun remplissage du média ne doit donc être effectué sur le chantier.

Conseils et recommandations de nos experts :

ATTENTION LIVRAISON : Le produit est livré non déchargé par un camion de 44 tonnes. Lors de la livraison, veuillez vous assurer que votre adresse est accessible à ce type de véhicule en vérifiant notamment les panneaux de restriction et, si nécessaire, auprès de votre mairie. Vous devez également disposer d’un engin adapté pour effectuer le déchargement. Sur ce modèle, comptez un poids total de 2 817 kg, coquilles comprises, réparti sur trois cuves. Chaque cuve arrive chargée et pèse 939 kg. Le moyen de levage doit donc être choisi en fonction de ce poids unitaire, et non uniquement du poids total.

Vérifiez votre fosse toutes eaux avant de commander : Ce produit correspond uniquement à la partie traitement. Il doit être installé en sortie d’une fosse toutes eaux existante, en bon état et correctement dimensionnée pour la capacité retenue. Faites valider ce point par le SPANC de votre commune avant de commander : celui-ci contrôle l’installation dans son ensemble, y compris le dispositif de prétraitement.

Prévoyez la répartition en trois flux : Avec trois massifs fonctionnant en parallèle, le débit doit être réparti en trois parts identiques avant d’entrer dans les cuves. Cette répartition est assurée par une boîte comportant trois sorties, précédée d’un auget sur les installations comprenant trois massifs ou davantage. Vérifiez avec notre équipe les équipements fournis dans votre configuration : sans ces éléments, la répartition hydraulique ne peut pas fonctionner correctement.

Soignez la pose de la boîte de répartition : La boîte doit être installée parfaitement de niveau sur un lit de sable stabilisé dosé à 200 kg/m³ et d’une épaisseur minimale de 20 cm. Seules les sorties perpendiculaires à son entrée doivent être utilisées. Cette boîte garantit une répartition identique de la charge entre les trois massifs. Si elle est mal posée, l’une des cuves peut recevoir une part excessive des effluents.

Prévoyez les rehausses : Les rehausses ne sont pas montées d’origine sur ce modèle. Une rehausse d’une hauteur minimale de 150 mm est nécessaire par cuve. La hauteur annoncée de 1 610 mm comprend ces 150 mm : la cuve nue mesure 1 460 mm de hauteur.

Prévoyez les sangles de levage : Sur ce format, les sangles de levage ne sont pas montées d’origine. Elles sont proposées en option et doivent idéalement être disponibles sur place le jour de la livraison.

Prévoyez la fouille et l’espacement : Les parois de la fouille doivent se situer à au moins 20 cm des cuves et celles-ci doivent être espacées d’au moins 50 cm. Le lit de pose doit être constitué de 10 cm de sable ou de gravier roulé de granulométrie 2/4 ou 4/6 mm, parfaitement mis à niveau et compacté.

Respectez les pentes : La canalisation d’arrivée doit respecter une pente minimale de 2 %. La canalisation d’évacuation des effluents traités doit présenter une pente minimale de 0,5 %. Le tassement prévisible du terrain doit être pris en compte lors de la pose. Vérifiez également que les rampes de distribution situées au-dessus des massifs sont parfaitement horizontales.

La pose en nappe phréatique ou en sol argileux nécessite des ouvrages supplémentaires : L’installation reste possible, mais elle nécessite la pose d’un géotextile sur toute la périphérie de la fouille, la réalisation d’un radier en béton ferraillé dimensionné par un bureau d’études, ainsi qu’un système d’ancrage en acier sur lequel les cuves doivent être sanglées. Un piézomètre de 315 mm de diamètre doit également être installé. Lors d’une intervention ultérieure, il sera impératif de rabattre la nappe à l’aide de ce piézomètre et de remettre les cuves en eau immédiatement. Le coût de ces ouvrages doit être évalué avant de valider le projet.

Vérifiez la profondeur avant de terrasser : Le remblai ne doit pas dépasser 60 cm au-dessus des cuves. Les rehausses adaptées doivent être utilisées lorsque cela est nécessaire. La finition en terre végétale doit être limitée à une épaisseur maximale de 20 cm.

Prévoyez la ventilation : La ventilation secondaire doit être raccordée entre la fosse toutes eaux et les filtres, en PVC DN 100 avec un coude à 45°. La ventilation primaire et la ventilation secondaire doivent toutes deux être installées, sans contre-pente sur les canalisations. Elles permettent d’évacuer les gaz de fermentation. Leur absence constitue la première cause d’apparition d’odeurs.

Pensez au point de prélèvement : Sur une installation comportant plusieurs filtres, le fabricant recommande fortement l’installation d’un regard de collecte en sortie. Celui-ci permet de réunir les sorties des trois massifs et d’effectuer un prélèvement représentatif de l’ensemble des effluents traités. Il constitue également le point de contrôle privilégié du SPANC.

Entretien : Les cuves contenant les filtres compacts ne doivent pas être vidangées, sauf lors du renouvellement du média filtrant. La fosse toutes eaux située en amont doit être vidangée par un prestataire agréé lorsque la hauteur des boues atteint 50 % du volume de l’unité de prétraitement, conformément à l’arrêté du 7 septembre 2009 modifié. Le vidangeur doit établir un bordereau de suivi des matières de vidange, que vous devrez conserver. Le véhicule de vidange doit pouvoir stationner à une distance maximale de 5 mètres de la cuve.

Comptez six semaines de démarrage : Les performances normales de traitement sont atteintes après une période de démarrage de six semaines, dans les conditions d’utilisation et d’entretien décrites dans le guide de l’usager.

Ce qui conditionne la garantie : La cuverie est garantie pendant 10 ans et les autres composants pendant 1 an, sous réserve du respect des conditions de pose, d’utilisation et de maintenance. La période de garantie commence le jour de l’installation, sous réserve de la réception de la lettre en T, du procès-verbal de réception des travaux, du rapport de mise en service ou de la déclaration effectuée sur le site du fabricant. Le fabricant ne garantit le fonctionnement de l’installation que si l’ensemble des éléments qui la composent provient de sa propre gamme, notamment le poste de relevage.

Installation et pose : Il est très important de respecter scrupuleusement la notice de pose qui vous sera envoyée.
