Direct-Cuves présente la filière compacte SIMOP BIONUT® 2 — 18 EH.
Produit : Filière complète d’assainissement non collectif composée de quatre cuves : une fosse toutes eaux et trois filtres compacts à coquilles de noisettes
Usage : Traitement des eaux usées domestiques d’un groupement d’habitations, d’un gîte, d’un camping ou d’un petit établissement non raccordé au réseau collectif
Capacité : 18 équivalents-habitants
Fonctionnement : Sans aucun apport d’énergie en sortie basse
Nombre de cuves : 4 cuves, comprenant une fosse toutes eaux et trois filtres compacts
Type de cuve : Cuves cylindriques rotomoulées en polyéthylène haute densité
Média filtrant : Coquilles de noisettes calibrées de 5 à 13 mm, avec une hauteur utile de massif de 0,75 m
Surface utile de filtration : 2,84 m² par filtre, soit 8,52 m² au total
Fosse toutes eaux : Volume utile de 10 000 litres, dimensions de 3 378 × 2 490 × 2 540 mm, poids de 550 kg et un seul compartiment
Hauteur utile de la fosse : 2 040 mm, pour une surface utile de 3,86 m²
Filtres compacts : 3 cuves de 2 240 × 1 740 × 1 610 mm, pour un poids total à vide de 831 kg, la hauteur indiquée comprenant une rehausse minimale de 150 mm
Coquilles filtrantes : 1 986 kg répartis dans les trois filtres et chargés en usine
Poids total de la filière : 3 367 kg, comprenant une fosse de 550 kg et trois filtres de 939 kg chacun une fois chargés
Accès à la fosse : Deux trappes d’inspection de 600 mm de diamètre, avec leurs couvercles de protection
Accès aux filtres : Une trappe de 470 × 920 mm par filtre, placée sous un couvercle de 650 × 1 100 mm
Entrée de la fosse : Diamètre 160 mm, avec fil d’eau situé à 2 085 mm du bas de la cuve
Sortie de la fosse : Diamètre 160 mm, avec fil d’eau situé à 2 035 mm du bas de la cuve
Entrée des filtres : Diamètre 100 mm, située à 1 238 mm du bas de la cuve
Sortie des filtres : Diamètre 100 mm, située à 18 mm du bas de la cuve
Répartition : Auget et boîte de répartition comprenant une entrée et trois sorties, fournis pour partager le débit en trois flux identiques
Rehausses : Proposées en option sur ce modèle et à commander séparément
Type de sortie : Sortie basse gravitaire, ou sortie haute avec poste de relevage
Remblai maximal : 30 cm au-dessus de la fosse toutes eaux et 60 cm au-dessus des filtres compacts
Matériaux : Cuves en polyéthylène haute densité, couvercles en polyéthylène et polypropylène, supports des rampes de distribution et des augets en inox, grilles anti-rongeurs en inox
Garantie : 10 ans sur la cuverie et 1 an sur les autres composants
Conformité : Agrément ministériel nº 2019-001, délivré au titre de l’arrêté du 7 septembre 2009 modifié, et norme NF EN 12566-3 + A2
Spécifications des éléments inclus dans cette filière :

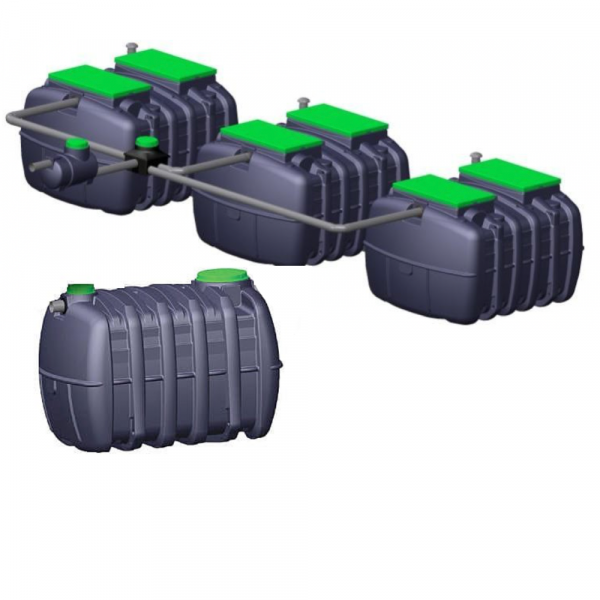

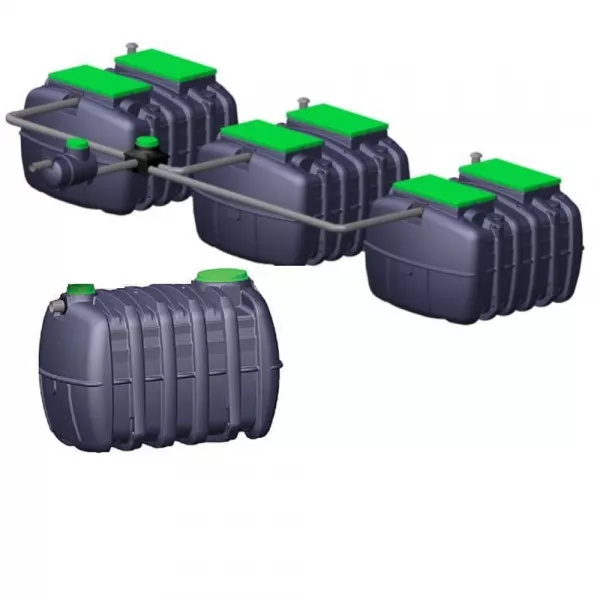

Version sortie BASSE :
-
1 × Fosse toutes eaux d’un volume utile de 10 000 litres, mesurant 3 378 × 2 490 × 2 540 mm, pesant 550 kg, cylindrique, composée d’un seul compartiment et rotomoulée en polyéthylène haute densité
-
2 × Trappes d’inspection de 600 mm de diamètre sur la fosse, avec leurs couvercles de protection
-
1 × Entrée de 160 mm de diamètre située à l’avant de la fosse, avec un fil d’eau à 2 085 mm du bas de la cuve
-
1 × Sortie de 160 mm de diamètre située sur le côté de la fosse, avec un fil d’eau à 2 035 mm du bas de la cuve
-
1 × Préfiltre extractible en polypropylène, installé en sortie de la fosse toutes eaux
-
1 × Auget de répartition alimentant la boîte de répartition par bâchées
-
1 × Boîte de répartition en polyéthylène haute densité, comprenant une entrée et trois sorties en tubes droits PVC, permettant de partager le débit en trois flux identiques
-
3 × Filtres compacts de 2 240 × 1 740 × 1 610 mm, pour un poids total à vide de 831 kg
-
1 × Trappe d’inspection de 470 × 920 mm par filtre, placée sous un couvercle de 650 × 1 100 mm avec sa protection
-
1 × Entrée de 100 mm de diamètre par filtre, située à 1 238 mm du bas de la cuve
-
1 × Sortie de 100 mm de diamètre par filtre, située à 18 mm du bas de la cuve
-
1 × Chargement de coquilles de noisettes calibrées de 5 à 13 mm, représentant 1 986 kg au total et réalisé en usine
-
1 × Chasse à auget intégrée par filtre, alimentant les rampes de répartition par bâchées
-
6 × Rampes de répartition en tubes PVC par filtre, montées sur des supports en inox et disposées au-dessus du massif
-
1 × Filtrogrille en polypropylène de 9 mm par filtre
-
1 × Géogrille de séparation en polyéthylène haute densité de 0,6 mm par filtre
-
1 × Réseau de collecte en tube PVC de 100 mm de diamètre par filtre, placé sous la couche de coquilles
-
1 × Grille anti-rongeurs en inox par filtre
-
1 × Système d’apport d’air par filtre, assuré par une ouverture dans le couvercle rectangulaire équivalente à un diamètre de 100 mm
-
1 × T de ventilation secondaire placé entre la fosse toutes eaux et le filtre, orientable vers le haut pour permettre un raccordement avec un coude en PVC DN 100 à 45°
-
1 × Guide de l’usager et notice de pose

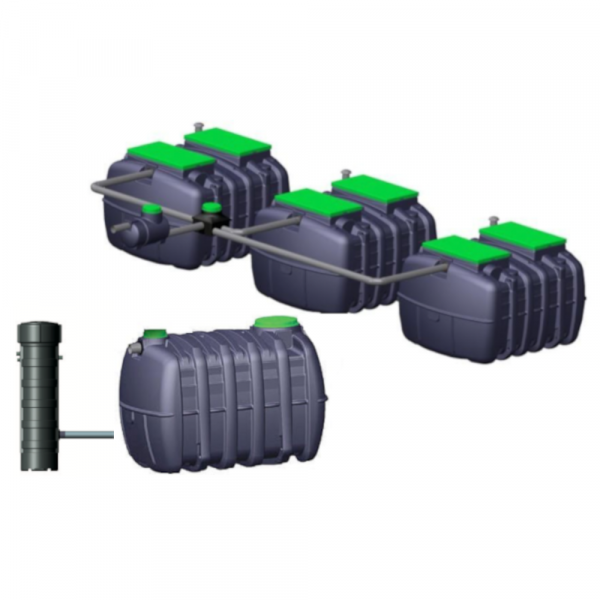

Version sortie HAUTE :
-
1 × Ensemble des éléments de la version sortie basse
-
1 × Poste de relevage des effluents traités de 579 mm de diamètre et de 1 855 mm de hauteur, équipé d’une pompe de 0,75 kW en 220 V, d’une entrée de 100 mm de diamètre située à 1 445 mm de hauteur et d’une sortie de 100 mm de diamètre
Remarque : Le poste de relevage constitue un ouvrage distinct qui doit être enterré en aval de la filière et raccordé à une alimentation électrique. En sortie basse, la filière ne consomme aucune énergie et ne comporte aucune pièce en mouvement.
Options recommandées sur ce modèle :
-
1 × Rehausse de 600 mm de diamètre pour la fosse toutes eaux
-
3 × Rehausses de filtre compact, à raison d’une rehausse par filtre
-
1 × Regard de collecte, fortement recommandé par le fabricant pour une filière comportant plusieurs filtres, afin de réunir les sorties des trois massifs et de permettre le prélèvement d’un échantillon moyen
-
1 × Jeu de sangles de levage
-
1 × Kit d’ancrage pour une installation en terrain humide ou en présence d’une nappe phréatique
Remarque concernant la livraison : À partir de 8 équivalents-habitants, la fosse toutes eaux et les filtres compacts sont livrés séparément. Le conditionnement sous forme de pack préassemblé est uniquement proposé sur les modèles de 4, 5 et 6 équivalents-habitants.
Les avantages de cette filière compacte :
Aucune électricité en sortie basse : La filière fonctionne par gravité et par bâchées, sans pompe, sans compresseur et sans pièce d’usure. L’auget alimente la boîte de répartition, qui partage le débit entre les trois filtres. La chasse à auget de chaque filtre alimente ensuite ses six rampes par bâchées, l’eau percole à travers le massif de coquilles et l’apport d’oxygène s’effectue par une simple ouverture dans le couvercle. Aucun équipement ne doit être alimenté ou programmé.
Une répartition en trois flux entièrement fournie : Sur les installations comportant trois massifs, le partage du débit nécessite un auget et une boîte de répartition comprenant trois sorties. Ces deux équipements sont fournis avec la filière et adaptés à ce nombre de filtres. Une répartition équilibrée est indispensable à la longévité du dispositif : si elle est incorrecte, l’un des filtres peut recevoir une part excessive des effluents.
Un massif filtrant de 8,52 m² réparti sur trois cuves : Chaque filtre comprend une surface utile de 2,84 m² de coquilles sur une hauteur de massif de 0,75 m. Les coquilles sont calibrées de 5 à 13 mm et chargées directement en usine. La filière est donc livrée prête à poser, sans remplissage du média à effectuer sur le chantier.
Des cuves filtrantes plus légères que sur le modèle de capacité inférieure : La répartition du traitement sur trois cuves permet de limiter le poids de chaque filtre chargé à 939 kg, contre environ 1 385 kg sur le modèle 16 EH équipé de deux filtres. La manutention est ainsi facilitée cuve par cuve, même si l’installation nécessite davantage de raccordements.
Une fosse de 10 000 litres à un seul compartiment : Le prétraitement est réalisé dans un volume utile de 10 m³, sur une hauteur utile de 2,04 m, avec un préfiltre extractible en sortie et deux accès de 600 mm de diamètre. La fosse comporte un seul compartiment et un seul point de vidange.
Un média compostable et valorisable en fin de vie : Lors du renouvellement, les coquilles de noisettes sont pompées par un vidangeur agréé, puis dirigées vers un centre de compostage agréé. Ce média monomatériau en vrac simplifie à la fois son remplacement et sa valorisation.
Conseils et recommandations de nos experts :
ATTENTION LIVRAISON : Le produit est livré non déchargé par un camion de 44 tonnes. Lors de la livraison, veuillez vous assurer que votre adresse est accessible à ce type de véhicule en vérifiant notamment les panneaux de restriction et, si nécessaire, auprès de votre mairie. Vous devez également disposer d’un engin adapté pour effectuer le déchargement. Sur ce modèle, comptez un poids total de 3 367 kg, coquilles comprises, réparti en quatre colis : la fosse pèse 550 kg à vide et chaque filtre arrive chargé, pour un poids de 939 kg. Le moyen de levage doit donc être choisi en fonction de ce poids unitaire, et non uniquement du poids total.
Attention, le remblai maximal n’est pas identique sur la fosse et sur les filtres : Sur ce modèle, le remblai ne doit pas dépasser 30 cm au-dessus de la fosse toutes eaux, alors qu’il peut atteindre 60 cm au-dessus des filtres compacts. Il s’agit d’une particularité des capacités 18 et 20 EH, les modèles inférieurs acceptant jusqu’à 60 cm au-dessus de l’ensemble des cuves. Signalez impérativement cette différence à votre terrassier avant le commencement des travaux.
Le raccordement de la fosse s’effectue en diamètre 160 mm : La fosse toutes eaux de ce modèle possède une entrée et une sortie de 160 mm de diamètre, tandis que les filtres compacts se raccordent en diamètre 100 mm. Les réductions correspondantes doivent être prévues, car elles ne sont pas fournies avec la filière.
Comptez correctement vos équivalents-habitants : Pour une habitation, le dimensionnement se calcule en fonction du nombre de pièces principales, au sens de l’arrêté du 7 septembre 2009 modifié. Pour un établissement recevant du public, il est déterminé en fonction de la charge organique. L’agrément étant délivré pour une capacité précise, une filière sous-dimensionnée peut être refusée lors du contrôle. Le dimensionnement définitif doit être instruit et validé par le SPANC de votre commune.
Vérifiez la profondeur de votre arrivée : Le fil d’eau d’entrée de la fosse se situe à 2 085 mm du bas de la cuve, tandis que la fosse mesure 2 540 mm de hauteur et 3 378 mm de longueur. Relevez précisément la profondeur de la canalisation sortant du bâtiment avant de commander : celle-ci détermine la faisabilité d’une installation en sortie basse.
Choisissez votre type de sortie avant de commander : Relevez le niveau de votre exutoire. En sortie basse, les eaux traitées sont évacuées par gravité, sans alimentation électrique. Si le rejet gravitaire n’est pas possible, un poste de relevage doit être installé en aval de la filière. Celui-ci nécessite une alimentation électrique et constitue un ouvrage supplémentaire à enterrer. Cette différence doit être intégrée au chiffrage du terrassement et de l’installation.
Prévoyez deux fouilles, et non une seule : Sur les filières comportant plusieurs filtres, la notice de pose prévoit deux fouilles indépendantes : une pour la fosse toutes eaux et une pour les filtres compacts. Les cuves doivent être espacées d’au moins 50 cm et les parois des fouilles doivent se situer à au moins 20 cm des cuves. Le lit de pose doit être constitué de 10 cm de sable ou de gravier roulé de granulométrie 2/4 ou 4/6 mm, parfaitement mis à niveau et compacté.
Soignez la pose de l’auget et de la boîte de répartition : Ces deux équipements doivent être installés parfaitement de niveau sur un lit de sable stabilisé dosé à 200 kg/m³ et d’une épaisseur minimale de 20 cm. Seules les sorties perpendiculaires à l’entrée de la boîte doivent être utilisées. Cette installation garantit que les trois massifs reçoivent une charge identique.
Respectez les pentes : La canalisation d’arrivée doit respecter une pente minimale de 2 %. La canalisation d’évacuation des effluents traités doit présenter une pente minimale de 0,5 %. Le tassement prévisible du terrain doit être pris en compte lors de la pose. Vérifiez également que les rampes de distribution situées au-dessus des massifs sont parfaitement horizontales.
Remplissez la fosse pendant le remblaiement : Le remplissage de la fosse avec de l’eau claire et son remblaiement doivent être réalisés simultanément, par paliers de 50 cm, jusqu’au fil d’eau d’entrée. Utilisez du sable lavé ou des gravillons et procédez à un compactage hydraulique lorsque le remblai est réalisé avec du sable. Cette méthode permet d’équilibrer les pressions et d’éviter la déformation de la cuve.
La pose en nappe phréatique ou en sol argileux nécessite des ouvrages supplémentaires : L’installation reste possible, mais elle nécessite la pose d’un géotextile sur toute la périphérie de la fouille, la réalisation d’un radier en béton ferraillé dimensionné par un bureau d’études, ainsi qu’un système d’ancrage en acier sur lequel les cuves doivent être sanglées. Un piézomètre de 315 mm de diamètre doit également être installé. Lors d’une vidange ultérieure, il sera impératif de rabattre la nappe à l’aide de ce piézomètre et de remettre la fosse en eau immédiatement. Le coût de ces ouvrages doit être évalué avant de valider le projet.
Prévoyez la ventilation : La ventilation secondaire est assurée par le T placé entre la fosse toutes eaux et le filtre. Celui-ci peut être orienté vers le haut pour permettre un raccordement en PVC DN 100 avec un coude à 45°. La ventilation primaire et la ventilation secondaire doivent toutes deux être installées, sans contre-pente sur les canalisations. Elles permettent d’évacuer les gaz de fermentation. Leur absence constitue la première cause d’apparition d’odeurs.
Vérifiez le préfiltre avant de remblayer : Le préfiltre situé en sortie de fosse toutes eaux doit être positionné verticalement. Si ce n’est pas le cas, il peut être remis en place en faisant pivoter sur lui-même le tuyau de sortie reliant la fosse au filtre. Cette vérification doit impérativement être effectuée avant le remblaiement de la fouille.
Pensez au point de prélèvement : Sur une filière comportant plusieurs filtres, le fabricant recommande fortement l’installation d’un regard de collecte en sortie. Celui-ci permet de réunir les sorties des trois massifs et d’effectuer un prélèvement représentatif de l’ensemble des effluents traités. Il constitue également le point de contrôle privilégié du SPANC.
Prévoyez l’accès du camion de vidange : Le véhicule de vidange doit pouvoir stationner à une distance maximale de 5 mètres de la cuve. Cette contrainte doit être vérifiée avant de choisir l’emplacement de la filière.
Entretien et vidange : La fosse toutes eaux doit être vidangée par un prestataire agréé lorsque la hauteur des boues atteint 50 % du volume de l’unité de prétraitement, conformément à l’arrêté du 7 septembre 2009 modifié. Le vidangeur doit établir un bordereau de suivi des matières de vidange, que vous devrez conserver. La production de boues est évaluée par le fabricant à 0,23 m³ par an et par équivalent-habitant, sur la base de son essai d’efficacité de traitement de dix mois. Les cuves contenant les filtres compacts ne doivent pas être vidangées, sauf lors du renouvellement du média filtrant, dont la durée de fonctionnement minimale est estimée par le fabricant à dix ans.
Comptez six semaines de démarrage : Les performances normales de traitement sont atteintes après une période de démarrage de six semaines, dans les conditions d’utilisation et d’entretien décrites dans le guide de l’usager.
Ce qui conditionne la garantie : La cuverie est garantie pendant 10 ans et les autres composants pendant 1 an, sous réserve du respect des conditions de pose, d’utilisation et de maintenance. La période de garantie commence le jour de l’installation, sous réserve de la réception de la lettre en T, du procès-verbal de réception des travaux, du rapport de mise en service ou de la déclaration effectuée sur le site du fabricant. Le fabricant ne garantit le fonctionnement de la filière que si l’ensemble des éléments qui la composent provient de sa propre gamme, notamment le poste de relevage.
Installation et pose : Il est très important de respecter scrupuleusement la notice de pose qui vous sera envoyée.
