Filière filtre compact Bionut - 16 EH

Idéale pour le traitement des eaux usées domestiques -

Livré sous 2 sem.

Expedition depuis France

Avis Avis Avis Avis Avis (6 avis)
  • Vidéo de démonstration
  • Filière filtre compact Bionut - 16 EH
  • /filtres-compacts-d-assainissement-/filiere-filtre-compact-bionut-16-eh-p-4007137.1-600x600.png

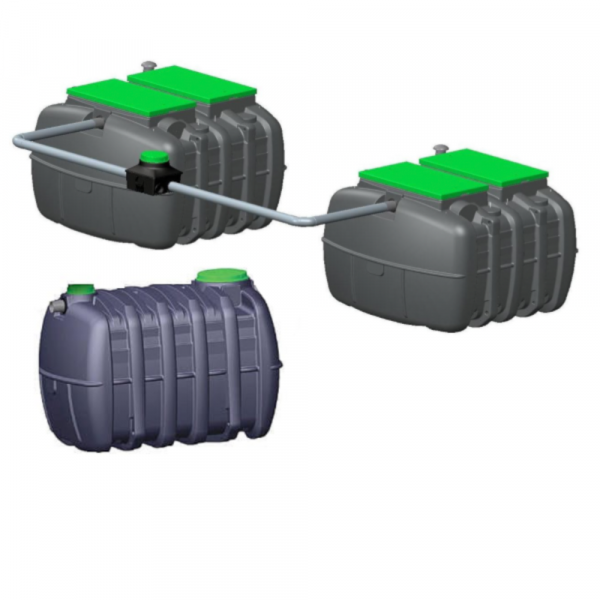

Filière filtre compact Bionut - 16 EH
Voir la vidéo

Direct-Cuves présente la filière compacte SIMOP BIONUT® 2 — 16 EH.


Produit : Filière complète d’assainissement non collectif composée de trois cuves : une fosse toutes eaux et deux filtres compacts à coquilles de noisettes

Usage : Traitement des eaux usées domestiques d’un groupement d’habitations, d’un gîte, d’un restaurant ou d’un petit établissement non raccordé au réseau collectif

Capacité : 16 équivalents-habitants

Fonctionnement : Sans aucun apport d’énergie en sortie basse et compatible avec une utilisation intermittente

Nombre de cuves : 3 cuves, comprenant une fosse toutes eaux et deux filtres compacts

Type de cuve : Cuves cylindriques rotomoulées en polyéthylène haute densité

Média filtrant : Coquilles de noisettes calibrées de 5 à 13 mm, avec une hauteur utile de massif de 0,75 m

Surface utile de filtration : 3,80 m² par filtre, soit 7,60 m² au total

Fosse toutes eaux : Volume utile de 8 000 litres, dimensions de 2 720 × 2 202 × 2 295 mm, poids de 404 kg et un seul compartiment

Hauteur utile de la fosse : 1 990 mm, pour une surface utile de 2,62 m²

Filtres compacts : 2 cuves de 2 380 × 1 880 × 1 650 mm, pour un poids total à vide de 550 kg

Coquilles filtrantes : 2 224 kg répartis dans les deux filtres et chargés en usine

Poids total de la filière : 3 178 kg, hors boîte de répartition

Accès à la fosse : Une trappe d’inspection de 600 mm de diamètre, avec couvercle de protection

Accès aux filtres : Deux trappes de 470 × 920 mm par filtre, avec leurs couvercles de protection

Entrée de la fosse : Diamètre 160 mm, avec fil d’eau situé à 2 037 mm du bas de la cuve

Sortie de la fosse : Diamètre 160 mm, avec fil d’eau situé à 1 987 mm du bas de la cuve

Entrée des filtres : Diamètre 100 mm, située à 1 238 mm du bas de la cuve

Sortie des filtres : Diamètre 100 mm, située à 43 mm du bas de la cuve

Répartition : Boîte de répartition fournie, comprenant une entrée et deux sorties, permettant de partager le débit en deux flux identiques

Rehausses : Proposées en option sur ce modèle et à commander séparément

Type de sortie : Sortie basse gravitaire, ou sortie haute avec poste de relevage

Remblai maximal : 60 cm au-dessus de la fosse toutes eaux et 60 cm au-dessus des filtres compacts

Matériaux : Cuves en polyéthylène haute densité, couvercles en polyéthylène et polypropylène, supports des rampes de distribution et des augets en inox, grilles anti-rongeurs en inox

Garantie : 10 ans sur la cuverie et 1 an sur les autres composants

Conformité : Agrément ministériel nº 2019-001, délivré au titre de l’arrêté du 7 septembre 2009 modifié, et norme NF EN 12566-3 + A2



Spécifications des éléments inclus dans cette filière :


Version sortie BASSE :

  • 1 × Fosse toutes eaux d’un volume utile de 8 000 litres, mesurant 2 720 × 2 202 × 2 295 mm, pesant 404 kg, cylindrique, composée d’un seul compartiment et rotomoulée en polyéthylène haute densité

  • 1 × Trappe d’inspection de 600 mm de diamètre sur la fosse, avec son couvercle de protection

  • 1 × Entrée de 160 mm de diamètre située à l’avant de la fosse, avec un fil d’eau à 2 037 mm du bas de la cuve

  • 1 × Sortie de 160 mm de diamètre située sur le côté de la fosse, avec un fil d’eau à 1 987 mm du bas de la cuve

  • 1 × Préfiltre extractible en polypropylène, installé en sortie de la fosse toutes eaux

  • 1 × Boîte de répartition en polyéthylène haute densité, comprenant une entrée et deux sorties en tubes droits PVC, permettant de partager le débit en deux flux identiques

  • 2 × Filtres compacts de 2 380 × 1 880 × 1 650 mm, pour un poids total à vide de 550 kg

  • 2 × Trappes d’inspection de 470 × 920 mm par filtre, avec leurs couvercles de protection

  • 1 × Entrée de 100 mm de diamètre par filtre, située à 1 238 mm du bas de la cuve

  • 1 × Sortie de 100 mm de diamètre par filtre, située à 43 mm du bas de la cuve

  • 1 × Chargement de coquilles de noisettes calibrées de 5 à 13 mm, représentant 2 224 kg au total et réalisé en usine

  • 1 × Chasse à auget intégrée par filtre, alimentant les rampes de répartition par bâchées

  • 8 × Rampes de répartition en tubes PVC par filtre, montées sur des supports en inox et disposées au-dessus du massif

  • 1 × Filtrogrille en polypropylène de 9 mm par filtre

  • 1 × Géogrille de séparation en polyéthylène haute densité de 0,6 mm par filtre

  • 1 × Réseau de collecte en tube PVC de 100 mm de diamètre par filtre, placé sous la couche de coquilles

  • 1 × Grille anti-rongeurs en inox par filtre

  • 1 × Système d’apport d’air par filtre, assuré par une ouverture dans le couvercle rectangulaire équivalente à un diamètre de 100 mm

  • 1 × T de ventilation secondaire placé entre la fosse toutes eaux et le filtre, orientable vers le haut pour permettre un raccordement avec un coude en PVC DN 100 à 45°

  • 1 × Guide de l’usager et notice de pose

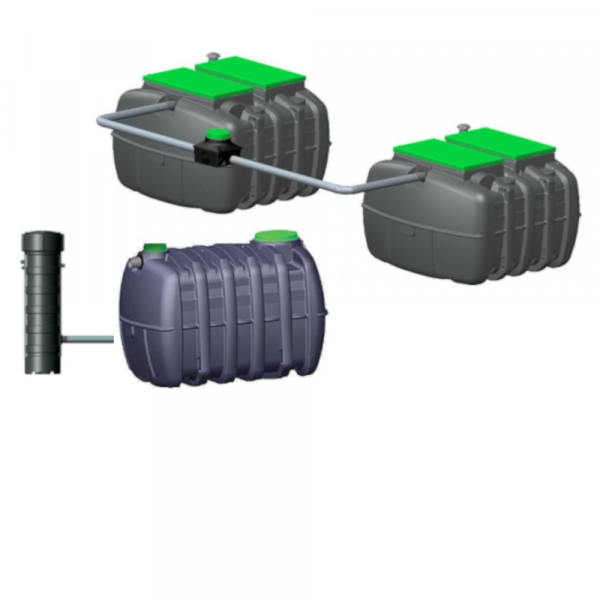

Version sortie HAUTE :

  • 1 × Ensemble des éléments de la version sortie basse

  • 1 × Poste de relevage des effluents traités de 1 855 mm de hauteur, équipé d’une pompe de 0,75 kW en 220 V, d’une entrée de 100 mm de diamètre située à 1 445 mm de hauteur et d’une sortie de 100 mm de diamètre

Remarque : Le poste de relevage constitue un ouvrage distinct qui doit être enterré en aval de la filière et raccordé à une alimentation électrique. En sortie basse, la filière ne consomme aucune énergie et ne comporte aucune pièce en mouvement.

Options recommandées sur ce modèle :

  • 1 × Rehausse de 600 mm de diamètre pour la fosse toutes eaux

  • 2 × Rehausses de filtre compact de 1 170 × 740 mm et de 150 mm de hauteur, à raison d’une rehausse par filtre

  • 1 × Regard de collecte, fortement recommandé par le fabricant pour une filière comportant plusieurs filtres, afin de réunir les sorties des deux massifs et de permettre le prélèvement d’un échantillon moyen

  • 1 × Jeu de sangles de levage

  • 1 × Kit d’ancrage pour une installation en terrain humide ou en présence d’une nappe phréatique

Remarque concernant la livraison : À partir de 8 équivalents-habitants, la fosse toutes eaux et les filtres compacts sont livrés séparément. Le conditionnement sous forme de pack préassemblé est uniquement proposé sur les modèles de 4, 5 et 6 équivalents-habitants.



Les avantages de cette filière compacte :


Aucune électricité en sortie basse : La filière fonctionne par gravité et par bâchées, sans pompe, sans compresseur et sans pièce d’usure. La boîte de répartition partage le débit entre les deux filtres. La chasse à auget de chaque filtre alimente ensuite ses huit rampes par bâchées, l’eau percole à travers le massif de coquilles et l’apport d’oxygène s’effectue par une simple ouverture dans le couvercle. Aucun équipement ne doit être alimenté ou programmé.


Le plus grand massif de la gamme réparti sur deux cuves seulement : Chaque filtre comprend une surface utile de 3,80 m² de coquilles sur une hauteur de massif de 0,75 m, soit 7,60 m² au total. Il s’agit de la seule capacité de la gamme atteignant ce volume de filtration sans nécessiter trois ou quatre filtres, ce qui limite le nombre de fouilles et de raccordements.


Une fosse de 8 000 litres à un seul compartiment : Le prétraitement est réalisé dans un volume utile de 8 m³, sur une hauteur utile de 1,99 m, avec un préfiltre extractible en sortie. La fosse comporte un seul compartiment, un seul accès et un seul point de vidange.


Un média compostable et valorisable en fin de vie : Lors du renouvellement, les coquilles de noisettes sont pompées par un vidangeur agréé, puis dirigées vers un centre de compostage agréé. Ce média monomatériau en vrac simplifie à la fois son remplacement et sa valorisation.


Un renouvellement espacé : SIMOP estime la durée minimale de fonctionnement du massif filtrant à dix ans, sur la base de son retour d’expérience sur le terrain et pour une utilisation à charge nominale. Cette durée peut être plus importante en situation de sous-charge ou en cas d’occupation partielle.


Compatible avec une utilisation intermittente : La filière supporte les périodes d’interruption de fonctionnement. Elle est donc adaptée aux gîtes, aux campings et aux établissements saisonniers, contrairement à certaines technologies d’assainissement non collectif qui nécessitent une alimentation régulière en effluents.



Conseils et recommandations de nos experts :


ATTENTION LIVRAISON : Le produit est livré non déchargé par un camion de 44 tonnes. Lors de la livraison, veuillez vous assurer que votre adresse est accessible à ce type de véhicule en vérifiant notamment les panneaux de restriction et, si nécessaire, auprès de votre mairie. Vous devez également disposer d’un engin adapté pour effectuer le déchargement. Sur ce modèle, comptez un poids total de 3 178 kg, coquilles comprises. Les trois cuves sont livrées séparément : la fosse pèse 404 kg et chaque filtre arrive chargé en coquilles, pour un poids d’environ 1 385 kg par filtre. Le moyen de levage doit donc être choisi en fonction de ce poids unitaire. Il s’agit de la cuve la plus lourde de toute la gamme.


Prévoyez les sangles de levage : Sur les filières de plus de 8 équivalents-habitants, les sangles de levage ne sont pas montées d’origine. Elles sont proposées en option et doivent idéalement être disponibles sur place le jour de la livraison.


Prévoyez les rehausses : Sur ce modèle, les rehausses de fosse et de filtres sont proposées en option. Une rehausse d’une hauteur minimale de 150 mm est nécessaire sur chaque filtre, ainsi qu’une rehausse sur la fosse dès que le niveau du terrain se situe au-dessus des couvercles. La hauteur annoncée de 1 650 mm pour les filtres comprend une rehausse de 150 mm : la cuve nue mesure 1 500 mm de hauteur.


Comptez correctement vos équivalents-habitants : Pour une habitation, le dimensionnement se calcule en fonction du nombre de pièces principales, au sens de l’arrêté du 7 septembre 2009 modifié. Pour un établissement recevant du public, il est déterminé en fonction de la charge organique. L’agrément étant délivré pour une capacité précise, une filière sous-dimensionnée peut être refusée lors du contrôle. Le dimensionnement définitif doit être instruit et validé par le SPANC de votre commune.


Le raccordement de la fosse s’effectue en diamètre 160 mm : Ce point doit être vérifié avant le chantier. La fosse toutes eaux de ce modèle possède une entrée et une sortie de 160 mm de diamètre, tandis que les filtres compacts se raccordent en diamètre 100 mm. Les réductions correspondantes doivent être prévues, car elles ne sont pas fournies avec la filière.


Vérifiez la profondeur de votre arrivée : Le fil d’eau d’entrée de la fosse se situe à 2 037 mm du bas de la cuve, tandis que la fosse mesure 2 295 mm de hauteur. Relevez précisément la profondeur de la canalisation sortant du bâtiment avant de commander : celle-ci détermine la faisabilité d’une installation en sortie basse.


Choisissez votre type de sortie avant de commander : Relevez le niveau de votre exutoire. En sortie basse, les eaux traitées sont évacuées par gravité, sans alimentation électrique. Si le rejet gravitaire n’est pas possible, un poste de relevage doit être installé en aval de la filière. Celui-ci nécessite une alimentation électrique et constitue un ouvrage supplémentaire à enterrer. Cette différence doit être intégrée au chiffrage du terrassement et de l’installation.


Prévoyez deux fouilles, et non une seule : Sur les filières comportant plusieurs filtres, la notice de pose prévoit deux fouilles indépendantes : une pour la fosse toutes eaux et une pour les filtres compacts. Les cuves doivent être espacées d’au moins 50 cm et les parois des fouilles doivent se situer à au moins 20 cm des cuves. Le lit de pose doit être constitué de 10 cm de sable ou de gravier roulé de granulométrie 2/4 ou 4/6 mm, parfaitement mis à niveau et compacté.


Soignez la pose de la boîte de répartition : La boîte doit être installée parfaitement de niveau sur un lit de sable stabilisé dosé à 200 kg/m³ et d’une épaisseur minimale de 20 cm. Seules les sorties perpendiculaires à son entrée doivent être utilisées. Cette boîte garantit une répartition identique de la charge entre les deux massifs. Si elle est mal posée, l’un des filtres peut recevoir une part excessive des effluents.


Respectez les pentes : La canalisation d’arrivée doit respecter une pente minimale de 2 %. La canalisation d’évacuation des effluents traités doit présenter une pente minimale de 0,5 %. Le tassement prévisible du terrain doit être pris en compte lors de la pose.


Remplissez la fosse pendant le remblaiement : Le remplissage de la fosse avec de l’eau claire et son remblaiement doivent être réalisés simultanément, par paliers de 50 cm, jusqu’au fil d’eau d’entrée. Utilisez du sable lavé ou des gravillons et procédez à un compactage hydraulique lorsque le remblai est réalisé avec du sable. Cette méthode permet d’équilibrer les pressions et d’éviter la déformation de la cuve.


La nappe phréatique est à éviter : En présence d’une nappe phréatique ou d’un sol argileux, l’installation nécessite la pose d’un géotextile sur toute la périphérie de la fouille, la réalisation d’un radier en béton ferraillé dimensionné par un bureau d’études, ainsi qu’un système d’ancrage en acier sur lequel les cuves doivent être sanglées. Un piézomètre de 315 mm de diamètre doit également être installé. Lors d’une vidange ultérieure, il sera impératif de rabattre la nappe à l’aide de ce piézomètre afin d’éviter toute déformation de la fosse. La cuve devra être remise en eau immédiatement après la vidange.


Vérifiez la profondeur avant de terrasser : Le remblai ne doit pas dépasser 60 cm au-dessus de la fosse toutes eaux ni 60 cm au-dessus des filtres compacts. Les rehausses adaptées doivent être utilisées lorsque cela est nécessaire. La finition en terre végétale doit être limitée à une épaisseur maximale de 20 cm.


Prévoyez la ventilation : La ventilation secondaire est assurée par le T placé entre la fosse toutes eaux et le filtre. Celui-ci peut être orienté vers le haut pour permettre un raccordement en PVC DN 100 avec un coude à 45°. La ventilation primaire et la ventilation secondaire doivent toutes deux être installées, sans contre-pente sur les canalisations. Elles permettent d’évacuer les gaz de fermentation. Leur absence constitue la première cause d’apparition d’odeurs.


Vérifiez le préfiltre avant de remblayer : Le préfiltre situé en sortie de fosse toutes eaux doit être positionné verticalement. Si ce n’est pas le cas, il peut être remis en place en faisant pivoter sur lui-même le tuyau de sortie reliant la fosse au filtre. Cette vérification doit impérativement être effectuée avant le remblaiement de la fouille.


Pensez au point de prélèvement : Sur une filière comportant plusieurs filtres, le fabricant recommande fortement l’installation d’un regard de collecte en sortie. Celui-ci permet de réunir les sorties des deux massifs et d’effectuer un prélèvement représentatif de l’ensemble des effluents traités. Il constitue également le point de contrôle privilégié du SPANC.


Prévoyez l’accès du camion de vidange : Le véhicule de vidange doit pouvoir stationner à une distance maximale de 5 mètres de la cuve. Cette contrainte doit être vérifiée avant de choisir l’emplacement de la filière.


Entretien et vidange : La fosse toutes eaux doit être vidangée par un prestataire agréé lorsque la hauteur des boues atteint 50 % du volume de l’unité de prétraitement, conformément à l’arrêté du 7 septembre 2009 modifié. Le vidangeur doit établir un bordereau de suivi des matières de vidange, que vous devrez conserver. La production de boues est évaluée par le fabricant à 0,23 m³ par an et par équivalent-habitant, sur la base de son essai d’efficacité de traitement de dix mois. Les cuves contenant les filtres compacts ne doivent pas être vidangées, sauf lors du renouvellement du média filtrant.


Comptez six semaines de démarrage : Les performances normales de traitement sont atteintes après une période de démarrage de six semaines, dans les conditions d’utilisation et d’entretien décrites dans le guide de l’usager.


Ce qui conditionne la garantie : La cuverie est garantie pendant 10 ans et les autres composants pendant 1 an, sous réserve du respect des conditions de pose, d’utilisation et de maintenance. La période de garantie commence le jour de l’installation, sous réserve de la réception de la lettre en T, du procès-verbal de réception des travaux, du rapport de mise en service ou de la déclaration effectuée sur le site du fabricant. Le fabricant ne garantit le fonctionnement de la filière que si l’ensemble des éléments qui la composent provient de sa propre gamme, notamment le poste de relevage.


Installation et pose : Il est très important de respecter scrupuleusement la notice de pose qui vous sera envoyée.

Voir plus...

Payez à 45jrs fdm*

Promo: 0 % De remise

à partir de
10 939,00 € HT
au lieu de 10 939,00 €HT

(13 126,80 €TTC)

Cuve garantie 10 ans Equipements garantis 1 an Fabrication française Impact écologique positif fort Équivalent habitant (12EH) Eaux très chargées Eaux chargées
Les avantages de ce produit
  • ›  Trois cuves : fosse 8000 L et deux filtres compacts
  • ›  Aucune électricité en sortie basse, aucune pièce d'usure
  • ›  7,60 m2 de massif filtrant sur 0,75 m de hauteur utile
  • ›  Coquilles de noisettes chargées en usine, compostables
  • ›  Renouvellement du média estimé à dix ans minimum par SIMOP
  • ›  Cuverie garantie 10 ans, agrément ministériel 2019-001

Sélectionnez vos caractéristiques

- +
Paiement CB, différé, virement, LOA & Mandat Administratif

Caractéristiques techniques du produit
Filière filtre compact Bionut - 16 EH

Choisissez les caractéristiques pour vos modèles :
Filière filtre compact Bionut - 16 EH

Comparer

Référence 4007137001
Sortie Basse
Equivalent habitant (EH) 16
Agrément ministériel 2019-001
Rehausse En option
Pompe de relevage Non
Ø trou d'homme (mm)
  • 600
  • 470 x 920
  • 470 x 920
Ø entrée (mm) 160
Ø sortie (mm) 160
Nombre de cuves 3
Poids (kg) 3 178,0
Marque SIMOP
Afficher plus d'informations
Prix unitaire HT 10 939,00 €
Disponibilité
Livré sous 2 sem.
  • Afficher les SERVICES pour cette référence
  • Afficher les SERVICES pour cette référence
Filière filtre compact Bionut - 16 EH

Comparer

Référence 4007137002
Sortie Haute
Equivalent habitant (EH) 16
Agrément ministériel 2019-001
Rehausse En option
Pompe de relevage Oui
Ø trou d'homme (mm)
  • 600
  • 470 x 920
  • 470 x 920
Ø entrée (mm) 160
Ø sortie (mm) 160
Nombre de cuves 3
Poids (kg) 3 178,0
Marque SIMOP
Afficher plus d'informations
Prix unitaire HT 11 319,00 €
Disponibilité
Livré sous 2 sem.
  • Afficher les SERVICES pour cette référence
  • Afficher les SERVICES pour cette référence
