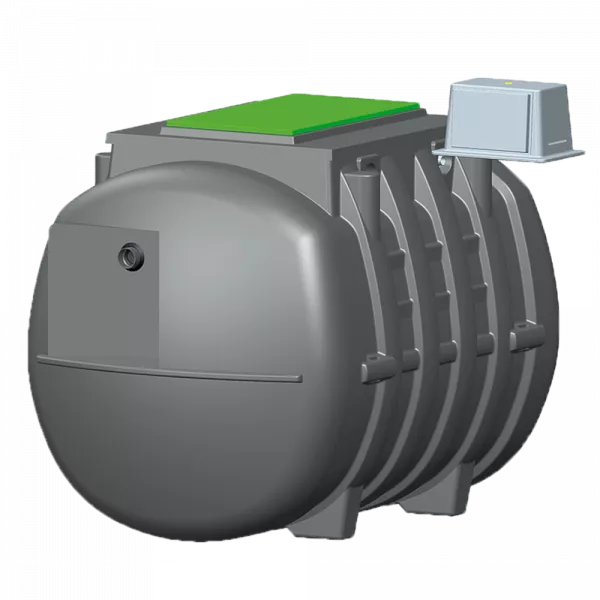

Microstation d'épuration compacte enterrée 12 personnes (EH)

Direct-Cuves vous présente la Microstation d'épuration compacte enterrée 12 personnes (EH)

Douze équivalents-habitants dans 7,7 m² au sol : cette microstation traite l'équivalent de deux à trois logements sur l'emprise que beaucoup de modèles réclament pour dix.

Elle mesure 3,95 m de long sur 1,95 m de large et 2,10 m de haut. C'est la grande sœur du modèle 9 EH de la même gamme : même largeur, même hauteur, même technologie, même décanteur primaire de 3 m³ — un peu plus d'un mètre de longueur en plus, et un deuxième tampon d'accès.

Fabriquée en polyéthylène par SIMOP, elle fonctionne par culture fixée immergée aérobie.

Dimensions et profondeur de fouille

Longueur 3 954 mm, largeur 1 946 mm, hauteur hors tout 2 105 mm. Emprise au sol : environ 7,7 m².

Poids à vide 755 kg — il faut un engin de levage adapté, ce n'est plus une cuve qui se manipule à la mini-pelle de jardin. Entrée et sortie en Ø 100 mm.

Un détail qui compte pour le terrassement : les fils d'eau sont 50 mm plus bas que sur le modèle 9 EH — 1 480 mm en entrée et 1 430 mm en sortie, mesurés depuis la base de la cuve, contre 1 430 et 1 380. La hauteur hors tout est pourtant identique. Concrètement, la fouille se creuse au même niveau mais la sortie d'habitation doit arriver cinq centimètres plus bas, ce qui se vérifie avant de commander plutôt qu'au moment de raccorder.

Deux tampons d'accès sont prévus : un grand de 1 130 x 570 mm et un second de 672 x 580 mm, ce qui permet d'intervenir séparément sur le prétraitement et sur les compartiments aval. Trois rehausses sont disponibles, dont une réglable de 300 à 450 mm propre à ce modèle — utile sur un terrain remblayé où le niveau fini n'est pas encore figé.

Faut-il un épandage ? La réponse exacte

Une microstation traite les eaux usées de façon complète et remplace l'ensemble fosse toutes eaux plus champ d'épandage d'une filière traditionnelle. Mais l'eau traitée doit toujours être évacuée quelque part. Le constructeur prévoit deux modes : par drainage et infiltration dans le sol, à privilégier, ou par déversement en milieu hydraulique superficiel, sous réserve du respect des prescriptions techniques en vigueur.

La surface d'infiltration nécessaire après une microstation est sans commune mesure avec celle d'un épandage classique — c'est là que se trouve le gain de place réel — mais elle n'est pas nulle, sauf rejet superficiel autorisé. C'est le SPANC de votre commune qui valide le mode d'évacuation retenu, sur la base de l'étude de filière. À douze équivalents-habitants, le débit à évacuer n'est plus celui d'une maison : ce point se traite en premier, avant même le choix du modèle.

Caractéristiques techniques

Capacité : 12 équivalents-habitants
Technologie : culture fixée immergée aérobie, bactéries fixées sur supports libres
Constitution : trois compartiments — décanteur primaire de 3 m³, bassin d'aération, clarificateur
Recirculation : système AIRLIFT, retour des effluents vers le décanteur primaire
Matériau : polyéthylène
Dimensions hors tout : 3 954 x 1 946 x 2 105 mm
Emprise au sol : environ 7,7 m²
Poids à vide : 755 kg
Fil d'eau en entrée : 1 480 mm — fil d'eau en sortie : 1 430 mm
Entrée et sortie : Ø 100 mm
Accès : 2 tampons, 1 130 x 570 mm et 672 x 580 mm
Rehausses disponibles : réglable de 200 à 250 mm, non réglable de 300 mm, ou réglable de 300 à 450 mm
Compresseur : installé à l'extérieur de la cuve, dans le coffret extérieur fourni
Fournis d'origine : coffret extérieur, 10 m de tuyau à air, 10 m de câble tricolaire
Accessoire disponible : regard de prélèvement
Pose en présence de nappe phréatique : possible
Conformité annoncée par le constructeur : norme EN 12566-3 et arrêté du 7 septembre 2009 modifié
Garanties constructeur : 10 ans sur la cuverie sous réserve du respect des conditions de pose, 1 an sur les éléments électromécaniques

Avantages détaillés

Douze équivalents-habitants sur moins de huit mètres carrés. C'est le rapport capacité/emprise qui caractérise cette gamme. Le constructeur a choisi de faire monter la cuve plutôt que de l'allonger : 2,10 m de hauteur hors tout, et une longueur contenue à moins de quatre mètres pour douze habitants. Sur une parcelle déjà occupée par une terrasse, des plantations ou des réseaux, c'est ce format qui rend l'implantation possible là où une cuve allongée ne passe plus.

Une culture fixée qui absorbe l'irrégularité. Les bactéries se développent sur des supports immergés dans le bassin d'aération plutôt qu'en suspension libre dans l'eau. À douze équivalents-habitants, la charge n'arrive jamais de façon régulière : plusieurs logements, plusieurs rythmes, des pointes qui se superposent le matin et le soir. La biomasse fixée reste en place pendant ces variations au lieu d'être entraînée, et le constructeur cite explicitement la tolérance aux variations de charge parmi les avantages du produit.

Deux accès, pour deux natures d'intervention. Le tampon principal de 1 130 x 570 mm ouvre largement sur le décanteur ; le second, plus petit, donne accès à la partie aval. On peut contrôler les boues sans découvrir tout l'ouvrage, et intervenir sur le clarificateur sans passer par le prétraitement.

Le compresseur est dehors, et c'est prescrit. Ce n'est pas une facilité d'installation mais une exigence du constructeur : le compresseur doit être posé hors de la cuve, dans le coffret extérieur livré avec la station, et le tuyau d'air passé sous fourreau. Le seul organe électromécanique de l'installation est donc accessible en permanence. Les dix mètres de tuyau et les dix mètres de câble nécessaires sont fournis.

Une périodicité de vidange à caler sur l'occupation réelle. Le décanteur primaire fait 3 m³, comme sur le modèle 9 EH de la même gamme : le volume supplémentaire du 12 EH est allé au traitement biologique, pas au prétraitement. À occupation nominale, il reçoit donc davantage de matières. Ce n'est pas un défaut — c'est un choix de conception — mais cela signifie qu'il faut caler la fréquence de vidange sur le remplissage constaté du décanteur, pas sur l'habitude prise avec un modèle plus petit. Le contrôle visuel annuel est là pour ça.

Une assistance à la mise en service incluse. SIMOP offre l'assistance à la mise en service, à activer en renvoyant la lettre T fournie avec la documentation ou en enregistrant la filière sur son site. Sur un équipement biologique servant plusieurs logements, le démarrage conditionne le rendement des premières semaines.

Pourquoi choisir ce produit face à la concurrence ?

Le critère discriminant reste l'emprise au sol. Environ 7,7 m² pour douze équivalents-habitants, c'est une densité que peu de solutions atteignent : à capacité comparable, la plupart s'allongent plutôt qu'elles ne montent, et réclament une tranchée nettement plus longue. Le contrepoint est assumé : la cuve s'enterre plus profond, et ses 755 kg demandent un levage adapté. C'est un arbitrage de terrain, pas une hiérarchie de qualité — et c'est exactement le genre de point que nous regardons avec vous avant de chiffrer.

Pourquoi acheter ce produit chez DirectCuves ?

Parce qu'à douze équivalents-habitants, on quitte le cas standard. La charge à traiter dépend de ce qui est raccordé — une grande maison, deux ou trois logements, un hébergement — et le SPANC ne retiendra pas forcément le chiffre auquel vous pensez. Nous reprenons ce point avec vous, puis la profondeur disponible, le niveau de nappe, l'accès pour le levage et le mode d'évacuation des eaux traitées, qui est le sujet le plus lourd à cette capacité. Notre catalogue couvre la culture fixée, la culture libre et les filtres compacts, de 4 EH aux stations de plus de 100 EH : si votre projet appelle une autre technologie ou une autre taille, nous vous le dirons. Devis gratuit, mandat administratif accepté pour les collectivités.

FAQ – Questions fréquentes sur ce produit

Quelles sont les dimensions exactes et quelle profondeur de fouille prévoir ?
3 954 mm de long, 1 946 mm de large, 2 105 mm de hauteur hors tout, soit environ 7,7 m² au sol. Le fil d'eau d'entrée se situe à 1 480 mm et celui de sortie à 1 430 mm depuis la base de la cuve. La fouille se dimensionne à partir de la hauteur hors tout, augmentée du lit de pose et de l'éventuelle rehausse.

Quelle différence avec le modèle 9 EH de la même gamme ?
Même largeur, même hauteur, même technologie et même décanteur primaire de 3 m³. Le 12 EH est plus long de 1,12 m, plus lourd de 195 kg, dispose d'un second tampon d'accès et d'une rehausse réglable supplémentaire, et ses fils d'eau sont 50 mm plus bas. Le volume supplémentaire est allé au traitement biologique.

Faut-il un champ d'épandage ?
Non au sens traditionnel : la microstation remplace le couple fosse toutes eaux plus épandage. Mais l'eau traitée doit être évacuée, prioritairement par drainage et infiltration dans le sol, ou par déversement en milieu hydraulique superficiel lorsque les prescriptions techniques le permettent. La surface nécessaire est très inférieure à celle d'un épandage classique, sans être nulle. C'est le SPANC qui valide la solution.

Pour quel type de projet est-elle dimensionnée ?
Douze équivalents-habitants : une grande maison, deux à trois logements sur une même parcelle, ou un hébergement de taille modeste. Le nombre retenu découle du nombre de pièces principales raccordées, figure dans l'étude de filière et doit être validé par le SPANC.

Que contient exactement la livraison ?
La station, le coffret extérieur destiné au compresseur, dix mètres de tuyau à air et dix mètres de câble tricolaire. Le compresseur doit impérativement être installé dans ce coffret, à l'extérieur de la cuve, et le tuyau passé sous fourreau. Le regard de prélèvement est disponible en accessoire.

Peut-on la poser en terrain humide ?
Oui, la pose est prévue avec ou sans nappe phréatique, dans le respect des conditions de pose du constructeur — conditions qui déterminent aussi la garantie de dix ans sur la cuverie.

Conclusion

Ce modèle répond à une contrainte précise : traiter douze équivalents-habitants sans disposer de la longueur qu'exigent habituellement les cuves de cette capacité. Il apporte un décanteur primaire de 3 m³, une culture fixée tolérante aux variations de charge, deux accès distincts et un compresseur déporté dans son coffret. En contrepartie, il s'enterre profond et pèse 755 kg à vide. Faites valider le dimensionnement et surtout le mode d'évacuation par votre SPANC avant de commander : à cette capacité, c'est le point qui décide de tout.
