Microstation d'épuration Actibloc® mono-cuve 9 à 10 EH

Direct-Cuves vous présente la Microstation d'épuration Actibloc® mono-cuve 9 à 10 EH

Dix équivalents-habitants, c'est la capacité charnière : une grande maison, deux logements sur une même parcelle, un gîte familial. On dépasse le cadre du foyer standard sans quitter celui de l'assainissement non collectif, encore très largement.

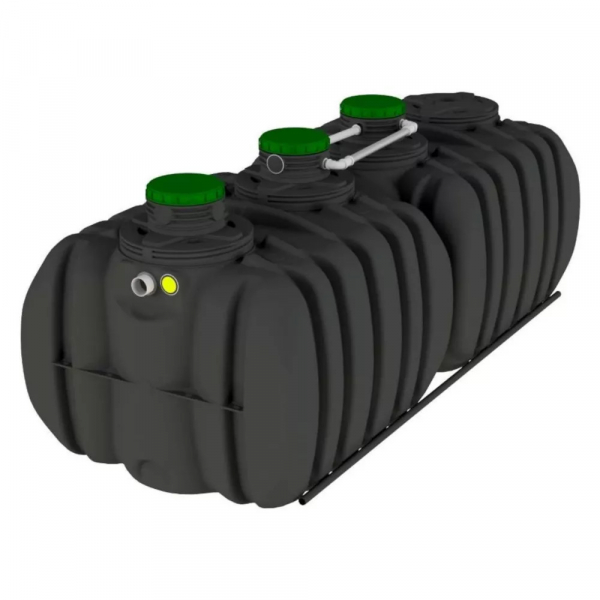

Ce modèle y répond avec une cuve unique en polyéthylène de 8 000 litres, 4,20 m de long sur 1,85 m de large, 7,77 m² d'emprise au sol, agréée sous le n° 2012-009. Comme toute la gamme ACTIBLOC, c'est une microstation à culture libre fonctionnant par cycles selon le procédé SBR, livrée complète avec son armoire de commande.

Ce qui change — et ce qui ne change pas — quand on monte en capacité

C'est le point que peu de fiches expliquent, et qui simplifie beaucoup un chantier. Dans cette gamme, du 4 EH au 12 EH, le corps de cuve conserve la même section : 1 850 mm de large, un fil d'eau d'entrée à 1 230 mm et de sortie à 1 170 mm, des raccords en Ø 100 mm. Seule la longueur grandit. Concrètement, la profondeur de fouille et le mode de raccordement sont identiques du plus petit au plus grand modèle de cette famille : passer d'un 8 EH à un 10 EH allonge la tranchée de 70 cm, ajoute 1,31 m² d'emprise et 60 kg, et rien d'autre ne bouge dans le projet.

C'est au-delà que la rupture se produit : à partir de 14 EH, la gamme passe en Ø 160 et change de géométrie. Tant qu'on reste sous 12 EH, on raccorde avec de la canalisation Ø 100 standard, comme une fosse toutes eaux, et les 440 kg à vide se manipulent encore à la mini-pelle.

Caractéristiques techniques

Capacité : 9 à 10 équivalents-habitants
Agrément réglementaire : n° 2012-009
Charge organique journalière nominale : 0,60 kg de DBO5 par jour
Débit hydraulique journalier nominal : 1,50 m³ par jour
Technologie : microstation à culture libre, boues activées, procédé SBR (réacteur séquentiel discontinu)
Constitution : cuve monobloc polyéthylène — décanteur, réacteur biologique séquentiel, compartiment de stockage des boues — et armoire de commande déportée
Volume total : 8 000 L
Longueur x largeur : 4 200 x 1 850 mm
Emprise au sol : 7,77 m²
Poids à vide : 440 kg
Fil d'eau en entrée : 1 230 mm — fil d'eau en sortie : 1 170 mm
Entrée et sortie : Ø 100 mm
Accès : 3 tampons Ø 400 mm à visser, verrouillables et sécurisés
Hauteur maximale de remblai au-dessus de la cuve : 0,60 m
Hauteur maximale de nappe depuis la base de la cuve : 1,37 m
Équipements intégrés : entrée tranquillisante et nettoyable, colonne d'aération en tube inox, aérateur à membrane, transferts par airlift, surverse de sécurité, bac de prélèvement des effluents traités, ventilation avec extracteur statique, barre d'ancrage
Armoire de commande : modulaire, pose murale ou enterrée, usage intérieur ou extérieur, reliée à la cuve par un tuyau d'air flexible enterré en gaine technique
Rendements déclarés au titre du marquage CE : 97 % sur la DBO5, 93 % sur la DCO, 98 % sur les MES
Norme : NF EN 12566-3+A2 — marquage CE
Garanties constructeur : 20 ans sur la cuve, 2 ans sur l'électromécanique

Avantages détaillés

Une capacité de dix personnes sans quitter le matériel courant. À 10 EH, beaucoup de solutions imposent déjà deux cuves, des raccords de gros diamètre ou un engin de levage plus lourd. Ici, un seul ouvrage, du Ø 100 et 440 kg à vide : le chantier reste celui d'une microstation de maison individuelle, avec une tranchée plus longue. Pour un terrain déjà aménagé, c'est souvent ce qui rend l'opération possible.

Un volume qui encaisse les pointes. 8 000 litres pour un débit nominal de 1,50 m³ par jour : l'ouvrage contient plusieurs jours de débit. Sur une maison à forte occupation ou deux logements dont les rythmes se superposent — douches du matin, machines du soir — c'est ce volume qui lisse les à-coups au lieu de les laisser traverser l'installation.

La décantation se fait à l'arrêt. C'est le principe du SBR, et c'est ce qui corrige le point faible habituel des microstations à culture libre. La biomasse est en suspension dans l'eau ; si l'eau circulait pendant la clarification, une partie des boues partirait vers l'exutoire. Ici le réacteur se remplit, s'aère, puis s'immobilise complètement pour laisser décanter, et seule l'eau clarifiée du haut est évacuée. Aucun mouvement, donc aucun entraînement possible.

Les boues stockées à part, le compresseur intermittent. Le compartiment dédié au stockage des boues empêche l'accumulation d'empiéter sur le volume de traitement, et le rendement ne se dégrade pas entre deux vidanges. Le surpresseur, lui, ne tourne que pendant les phases d'aération du cycle : sur une installation qui fonctionne quinze ou vingt ans, la différence entre un fonctionnement séquentiel et un fonctionnement continu se lit sur la facture.

Toute la mécanique hors de l'eau, et déportée. Dans la cuve, il n'y a qu'une colonne d'aération en tube inox et un aérateur à membrane ; les transferts internes et l'évacuation se font par injection d'air. Le surpresseur et le boîtier de commande sont regroupés dans une armoire que l'on pose où l'on veut — garage, local technique, extérieur — reliée par un flexible en gaine. Aucune pompe immergée à remplacer un jour, et aucun bruit au fond du terrain.

Pourquoi choisir ce produit face à la concurrence ?

Sur cette capacité, l'écart se joue sur la simplicité d'installation et sur ce qu'il faudra entretenir dans dix ans. Un seul ouvrage à poser, du raccordement standard, une électromécanique entièrement déportée hors de la cuve, et une garantie de 20 ans sur la cuverie quand le marché du polyéthylène s'arrête généralement à 10 ans.

RIKUTEC exploite le procédé SBR depuis plus de quinze ans, produit à Drulingen dans le Bas-Rhin sous certifications ISO 9001 et ISO 14001, en polyéthylène haute densité largement recyclé et entièrement recyclable.

La station est livrée complète : ventilation avec extracteur statique, surverse de sécurité pour les coupures de courant prolongées, bac de prélèvement en sortie et barre d'ancrage pour la pose en terrain humide sont fournis, pas facturés en supplément.

Pourquoi acheter ce produit chez DirectCuves ?

Parce qu'à dix équivalents-habitants, le dimensionnement mérite une vérification : selon qu'il s'agit d'une grande maison, de deux logements distincts ou d'un hébergement, la charge réelle et son profil ne sont pas les mêmes, et le SPANC ne retiendra pas forcément le chiffre auquel vous pensez.

Nous reprenons ce point avec vous, puis la nature du sol, le niveau de nappe, la place disponible et surtout le mode d'évacuation des eaux traitées — c'est lui qui bloque le plus de dossiers.

Notre catalogue couvre toutes les technologies agréées, culture libre comme culture fixée et filtres compacts : si votre terrain en appelle une autre, nous vous le dirons.

Devis gratuit, mandat administratif accepté pour les collectivités.

FAQ – Questions fréquentes sur ce produit

Ce modèle convient-il pour 9 ou pour 10 personnes ?
Pour les deux : il couvre la plage 9 à 10 équivalents-habitants. Le dimensionnement se fait sur le nombre de pièces principales du logement et figure dans l'étude de filière ; c'est le SPANC de votre commune qui le valide.

Qu'est-ce qui change par rapport au modèle 7-8 EH ?
Soixante-dix centimètres de longueur en plus, 1,31 m² d'emprise, 60 kg et 1 000 litres de volume supplémentaires. En revanche, la largeur, les fils d'eau et le diamètre de raccordement sont rigoureusement identiques : le raccordement et la profondeur de fouille ne changent pas.

Le raccordement est-il différent de celui d'une fosse classique ?
Non. L'entrée et la sortie sont en Ø 100 mm, comme sur une fosse toutes eaux, avec un fil d'eau d'entrée à 1 230 mm et de sortie à 1 170 mm mesurés depuis la base de la cuve. Ces cotes sont les mêmes sur toute la gamme de 4 à 12 EH.

Quelle place faut-il prévoir ?
La cuve occupe 4,20 m sur 1,85 m, soit 7,77 m² au sol. Il faut y ajouter l'accès de l'engin de terrassement, le dégagement autour de la fouille, et l'emplacement de l'armoire de commande avec sa gaine technique jusqu'à l'ouvrage.

Quelles sont les contraintes de pose ?
Remblai de 0,60 m maximum au-dessus de la cuve, pose possible en terrain humide jusqu'à 1,37 m de nappe mesurée depuis la base de la cuve avec la barre d'ancrage en place, et aucune circulation de véhicule au droit de l'ouvrage.

Que devient l'eau traitée ?
Elle est évacuée prioritairement par infiltration dans le sol ou par irrigation souterraine des végétaux. Le rejet vers un fossé ou un cours d'eau n'intervient qu'en cas d'impossibilité démontrée, avec l'accord du SPANC. Ce point se tranche avant la commande, pas après le terrassement.

Conclusion

À 9-10 équivalents-habitants, cette Actibloc mono-cuve garde tout ce qui rend un chantier simple : un seul ouvrage, un raccordement en Ø 100, 440 kg à vide, et une profondeur de fouille identique à celle des modèles plus petits.

S'y ajoutent 8 000 litres de volume, un compartiment de boues séparé, une électromécanique entièrement déportée et une cuve garantie 20 ans.

Faites valider le dimensionnement et le mode d'évacuation par votre SPANC avant de commander : ce sont les deux décisions qui conditionnent la conformité.
